Adss optik kablo
Tanım

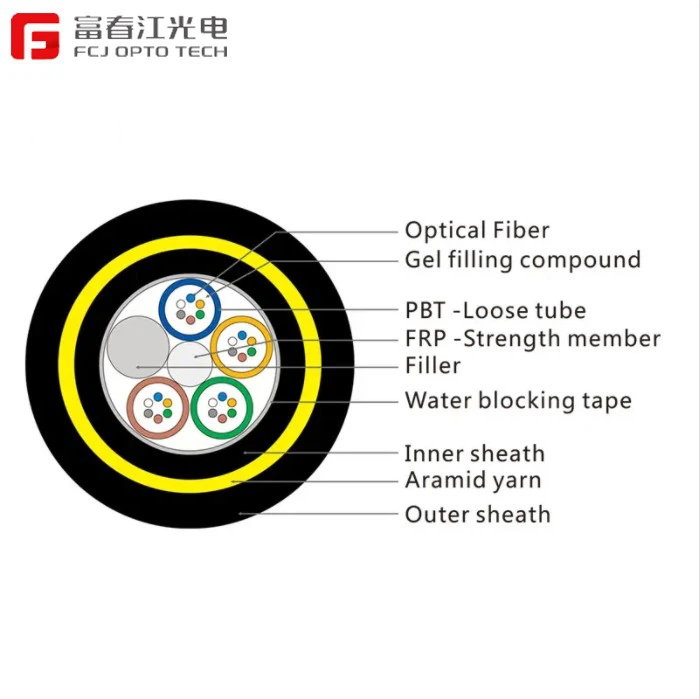

ADSS kablosu gevşek tüplü bükümlüdür. 250 μm'lik lifler, yüksek modüllü plastiklerden yapılmış gevşek bir tüpe yerleştirilir. Tüpler suya dayanıklı bir dolgu bileşiği ile doldurulur. Tüpler (ve dolgular) kompakt ve dairesel bir kablo çekirdeğine metalik olmayan bir merkezi mukavemet elemanı olarak bir FRP (Fiber Takviyeli Plastik) etrafına bükülür. Kablo çekirdeği dolgu bileşiği ile doldurulduktan sonra ince PE (polietilen) iç kılıf ile kaplanır. Aramid ipliklerin bükümlü tabakası, mukavemet elemanı olarak iç kılıfın üzerine uygulandıktan sonra, kablo PE veya AT (izleme önleyici) dış kılıf ile tamamlanır.
Özellikler
· Gücü kapatmadan monte edilebilir
· Mükemmel AT performansı, AT kılıfının çalışma noktasındaki maksimum endüktif değer 25kV'a ulaşabilir
· Hafif ağırlık ve küçük çap, buz ve rüzgarın neden olduğu yükü ve kuleler ile arka pervaneler üzerindeki yükü azaltır
· Geniş açıklık uzunlukları ve en büyük açıklık 1000 m'nin üzerindedir
· Çekme mukavemeti ve sıcaklık açısından iyi performans
· Tasarım ömrü 30 yıldır
Başvuru
ADSS kablosu tasarlanırken havai elektrik hatlarının gerçek durumu tam olarak dikkate alınır. 110 kV'un altındaki havai elektrik hatları için PE dış kılıf uygulanır. 110 kV'a eşit veya daha yüksek elektrik hatları için AT dış kılıf uygulanır. Aramid miktarının ve büküm işleminin özel tasarımı, çeşitli talepleri karşılayabilir
Standartlar
ADSS kablosu IEEE P 1222 Standardının yanı sıra IEC 60794-1 ile de uyumludur.
Optik Özellikler
|
|
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
Zayıflama (+20 derece) |
@850nm |
|
|
3.0 dB/km'den küçük veya eşit |
3.0 dB/km'den küçük veya eşit |
|
@1300nm |
|
|
1.0 dB/km'den küçük veya eşit |
1.0 dB/km'den küçük veya eşit |
|
|
@1310nm |
0.36 dB/km'den az veya eşit |
0.40 dB/km'den az veya eşit |
|
|
|
|
@1550nm |
0.22 dB/km'den az veya eşit |
0.23dB/km'den az veya eşit |
|
|
|
|
Bant genişliği (Sınıf A) |
@850nm |
|
|
500 MHz·km'den büyük veya eşit |
200 MHz·km'den büyük veya eşit |
|
@1300nm |
|
|
1000 MHz·km'den büyük veya eşit |
600 MHz·km'den büyük veya eşit |
|
|
Sayısal açıklık |
|
|
{{0}}.200±0.015NA |
{{0}}.275±0.015NA |
|
|
Kablo Kesme Dalga Boyu |
1260nm'den küçük veya eşit |
1480nm'den küçük veya eşit |
|
|
|
Depolama/Çalışma Sıcaklığı: -40 dereceden + 70 dereceye
|
Teknik Parametreler |
||||||
|
Lif Sayısı |
Açıklık(m) |
Kablo Çapı(mm) |
Kablo Ağırlığı(Kg/Km) |
Çekme Dayanımı(MAT)(N) |
Ezilme Direnci Uzun/Kısa vadeli (N/100mm) |
Bükme Yarıçapı Statik/Dinamik (mm) |
|
6 |
100 |
8.9 |
59 |
1300 |
600/1000 |
10D/20D |
|
12 |
100 |
8.9 |
59 |
1300 |
600/1000 |
10D/20D |
|
24 |
100 |
8.9 |
59 |
1300 |
600/1000 |
10D/20D |
|
48 |
100 |
9.7 |
67 |
1500 |
600/1000 |
10D/20D |
|
72 |
100 |
9.7 |
63 |
1600 |
600/1000 |
10D/20D |
|
96 |
100 |
11.6 |
98 |
2100 |
600/1000 |
10D/20D |
|
144 |
100 |
14.4 |
151 |
3000 |
600/1000 |
10D/20D |
